Особенности наличия компенсатора теплового расширения в подогревателе водо-водяном ПВ

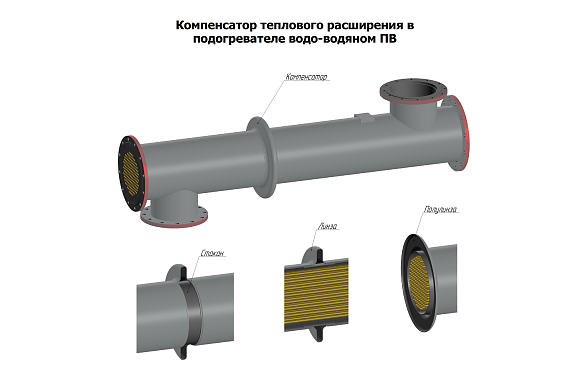

Линзовые осевые компенсаторы теплового расширения применяются в системах, где корпус подогревателя подвержен гидроударам и большому термическому расширению. По ГОСТ 27590-2005 и ГОСТ 27590-88 предусмотрена установка однолинзового осевого компенсатора на корпусе подогревателя водо-водяного при условии, что давление воды не будет превышать 1,0 МПа. Так же ГОСТом 27590-2005 и ГОСТом 27590-88 предусмотрена установка подогревателя водо-водяного с компенсатором в системах отопления - это связано с тем, что системы отопления имеют закрытый контур и при возникающем гидроударе компенсатор сглаживает перепады давления. В состав компенсатора входит две полулинзы и стакан, данный компенсатор производится по ОСТ 34-10-569-93. Принцы работы однолинзового осевого компенсатора заключается в том, что при большой разнице температур греющей воды и окружающей среды компенсатор расширяется до 8 мм, что предотвращает разрушение корпуса подогревателя. Так же компенсатор служит для предотвращения разрушения корпуса подогревателя при термических расширениях, при которых коэффициент линейного расширения стали из которой изготавливается корпус существенно меньше от сталей из которых изготавливаются теплообменные трубки, где коэффициент линейного расширения высокий.
Стоит учесть то, что подогреватели с линзовыми компенсаторами предназначены для систем отопления, где греющая вода протекает в теплообменных трубках, а нагреваемая вода протекает в межтрубном пространстве, в корпусе подогревателя. Движение греющей воды в трубках в системах отопления обусловлено сводом правил СП 41-101-95 (пункт 4.3) и СНиП 2.04.07-86. Так же при проектировании и заказе подогревателей водо-водяных для систем отопления стоит учесть, что в ГОСТ 27590-2005 и ГОСТ 27590-88 допущена не точность движения греющей воды для систем отопления (стр. 2 Таблица 1; стр. 5 Рисунок 2).
