Разница между стандартами ОСТ 108.271.105-76 и ГОСТ 28679-90 в пароводяных подогревателях

Подогреватели пароводяные производятся по двум стандартам ОСТ 108.271.105-76 и ГОСТ 28679-90. Стандарт ОСТ 108.271.105-76 разработан научно-производственным объединением по исследованию и проектированию энергетического оборудования им. И. И. Ползунова (НПО ЦКТИ), утвержден и введен в действие указанием Министерства энергетического машиностроения СССР от 27 декабря 1976 г. № ПС-002/9623. Стандарт ГОСТ 28679-90 разработан Министерством тяжелого машиностроения СССР, утвержден и введен в действие указанием Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 28 сентября 1990 г. № 2600.
В зависимости от назначения подогревателя и необходимых характеристик, подогреватель изготавливается разных модификаций и исполнений. В двух стандартах все основные характеристики одинаковы: рабочая среда, температурный режим, поверхность теплообмена, рабочее давление пара и воды, максимальная температура греющего пара и сетевой воды, тепловой поток, гидравлическое сопротивление, номинальный расход нагреваемой воды и другие. Но также, есть и ряд различий в подогревателях пароводяных произведенных по разным стандартам. Ниже подробно описаны различия между стандартами ОСТ 108.271.105-76 и ГОСТ 28679-90.

Расположение патрубков на передней водяной камере.

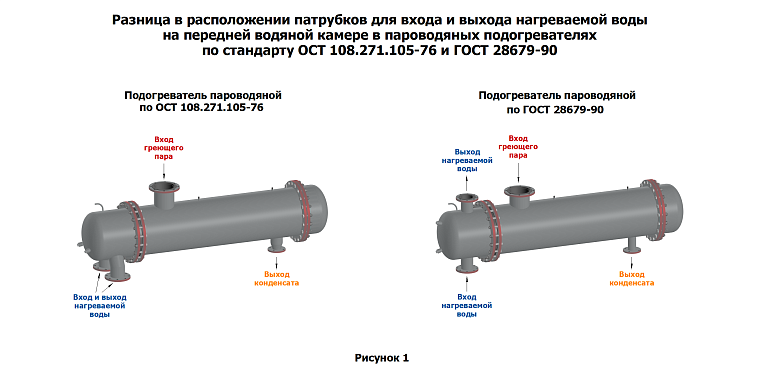

В стандарте ОСТ 108.271.105-76 патрубки для входа и выхода нагреваемой воды на передней водяной камере будут располагаться горизонтально в нижней части водяной камеры. Не будет иметь значение, где вход, а где выход нагреваемой воды, принцип противотока нагреваемой воды к греющему пару будет соблюден в любом случае. В стандарте ГОСТ 28679-90 патрубки для входа и выхода нагреваемой воды на передней водяной камере будут располагаться вертикально. В нижней части водяной камеры будет располагаться вход нагреваемой воды, в верхней части выход нагреваемой воды. Данную особенность стандарта ГОСТ 28679-90 необходимо учитывать для соблюдения принципа противотока нагреваемой воды к греющему пару. На Рисунке 1 представлены пароводяные подогреватели с разным расположение патрубков изготовленные по двум стандартам.

Расположение перегородок в передней водяной камере.

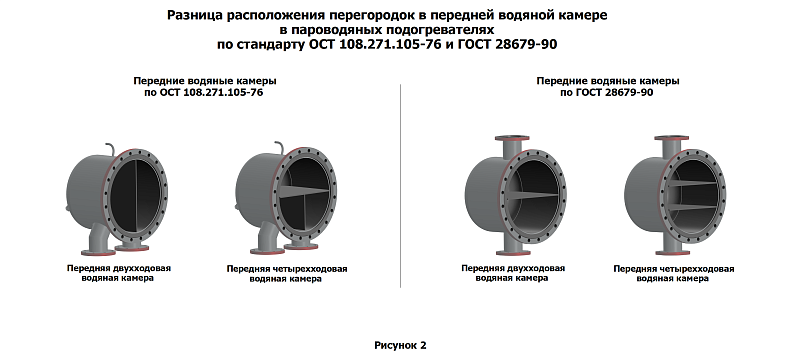

В стандарте ОСТ 108.271.105-76 перемычка в передней двухходовой водяной камере располагается вертикально, а в передней четырехходовой водяной камере перемычки расположены т-образно. В стандарте ГОСТ 28679-90 в передней двухходовой водяной камере перемычка располагается горизонтально, а в четырехходовой водяной камере располагаются две горизонтальные перемычки. На Рисунке 2 представлены передние водяные камеры пароводяных подогревателей с разным расположением перемычек, изготовленные по двум стандартам.

Расположение углублений для перегородок на передней трубной доске трубной системы.

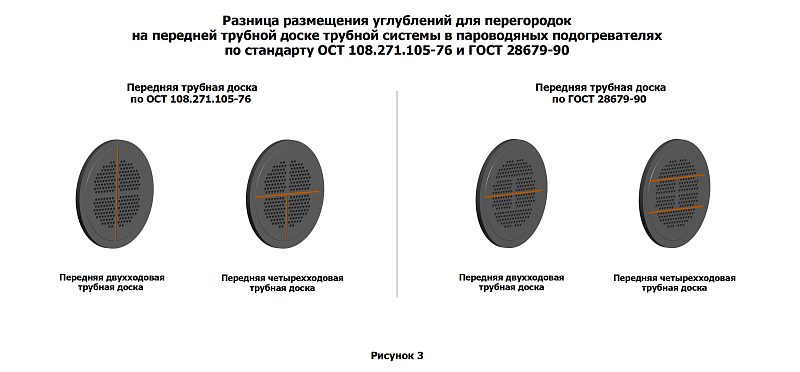

В стандарте ОСТ 108.271.105-76 углубление для перегородок на передней двухходовой трубной доске расположено вертикально, а углубление для перегородок на передней четырехходовой трубной доске расположено т-образно. В стандарте ГОСТ 28679-90 углубление для перегородок на передней двухходовой трубной доске расположено вертикально, а на передней четырехходовой трубной доске расположены два горизонтальных углубления. На Рисунке 3 представлены углубления для перегородок на передних трубных досках трубной системы, изготовленные по двум стандартам.

Отличия присоединительных размеров фланцевых соединений.

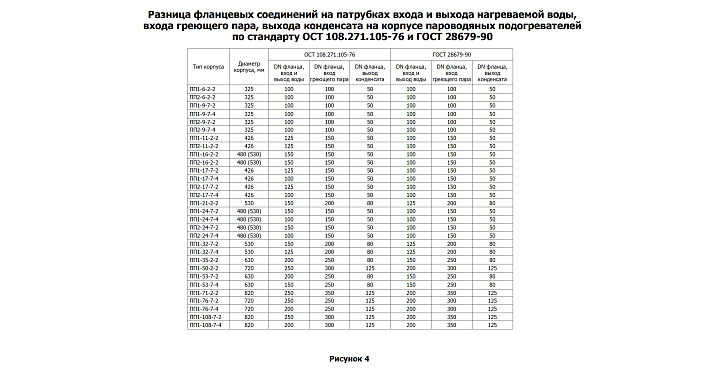

Для одинакового типа корпусов в стандарте ОСТ 108.271.105-76 и ГОСТ 28679-90 могут различаться размеры фланцевых соединений на патрубках: входа греющего пара, входа и выхода воды, выхода конденсата. На Рисунке 4 представлена таблица фланцевых соединений входа греющего пара, входа и выхода воды, выхода конденсата.

Данные различия в стандартах необходимо учитывать при выборе подогревателя пароводяного. Так, например необходимо четко понимать куда будет подходить трубопровод для выхода нагреваемой воды, таким образом можно определить расположение патрубков на водяной камере и необходимый стандарт для выбора и последующего изготовления подогревателя. Так же необходимо четко понимать, что трубные системы одного стандарта не подходят к корпусу подогревателя другого стандарта. При замене трубной системы необходимо знать по какому стандарту была произведена заменяемая трубная система.
