Подогреватель пароводяной горизонтальный, кожухотрубный предназначен для систем теплоснабжения – отопления и горячего водоснабжения – ГВС и тех. процессов, состоящий из разборного корпуса и трубной системы. Рабочей средой в данном типе подогревателя является пар и вода. Принцип работы подогревателя в системах горячего водоснабжения и отопления заключается в том, что греющий пар являясь теплоносителем поступает в межтрубное пространство, в корпусе подогревателя, в процессе теплопередачи нагреваемая вода, протекающая в теплообменных трубках, нагревается. Греющий пар при передаче тепла остывает и конденсируется, после чего выводится из кожуха в нижней части при помощи патрубка. В подогревателе пароводяном предусмотрено противоточное движение воды к греющему пару это позволяет добиться максимальной эффективности теплообмена по всей длине теплообменника.
В состав кожухотрубного пароводяного теплообменника входит: передняя двухходовая водяная камера с эллиптическим днищем с патрубками для входа и выхода нагреваемой воды; корпус с патрубками для входа греющего пара и выходом конденсата; колпак корпуса с эллиптическим днищем; двухходовая трубная система с эллиптической водяной камерой; комплект прокладок, болтов и гаек.

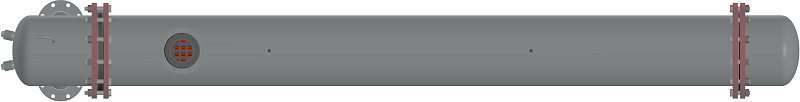

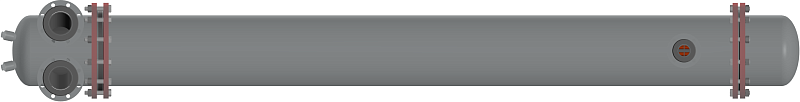

Корпус подогревателя пароводяного имеет диаметр 325 мм и состоит из передней водяной камеры, трубы корпуса и заднего съемного колпака. На передней водяной камере размещены патрубки с фланцами, бобышки для термометров, отвод для вывода воздуха. На трубе корпуса расположены патрубки для входа греющего пара и выхода конденсата, а также патрубки для подключения манометра и вывода воздуха. В задней части корпуса размещается съемный колпак для удобства промывки подогревателя при техническом обслуживании. Внутри корпуса подогревателя размещается трубная система с 68 теплообменными трубками с диаметром 16 мм с поверхностью теплообмена 9,5 м² и задней водяной камерой.
Для подбора пароводяного теплообменного аппарата типа ПП используются разные варианты обозначения корпуса: ПП1-9,5-0,7-2; ПП 1-9,5-0,7-2; ПП1-9-7-2; ПП 1-9-7-2; ПП1-9.5-0.7-2; ПП 1-9.5-0.7-2; ПП1-9,5-0,7-II; ПП 1-9,5-0,7-II; ПП1-9-7-II; ПП 1-9-7-II; ПП1-9.5-0.7-II; ПП 1-9.5-0.7-II. Обозначения в пароводяном аппарате: ПП1 - подогреватель пароводяной с эллиптическими днищами; 9,5 - площадь поверхности нагрева м² (9 общепринятое сокращение); 0,7 - давление греющего пара МПа (7 давление в кгс/см²); 2 (II) - число ходов по воде. Подогреватели со съемным задним колпаком обозначаются - исп.1.

Теплообменная трубка из Медно-никелевого сплав МНЖ5-1

В состав подогревателя пароводяного входит цельнотянутая теплообменная трубка из медно-никелевого сплава марки МНЖ5-1 изготовленная согласно ГОСТ 17217-2018. Медно-никелевый сплав МНЖ5-1 имеет химическую структуру 93% меди, никеля 5%, железа 1%, марганца 0,5%. Никель повышает характеристики жаропрочности, модуль упругости и понижает температурный коэффициент электросопротивления меди. Разница в толщине стенки трубки увеличивает срок службы, не влияя при этом на технические характеристики самой трубки. Коэффициент теплопроводности медно-никелевого сплава МНЖ5-1 равен 129,8 Вт/м*20°С, при жестком температурном графике в системах теплоснабжения это один из лучших показателей теплопроводности по отношению цены и эффективности. По сравнению с трубками из латуни и нержавеющей стали, трубки из медно-никелевого сплава обладают повышенной коррозионной и эрозионной стойкостью и допускают более высокие скорости течения нагреваемой воды. Их значительное преимущество — нечувствительность к коррозионному растрескиванию, вызываемому аммиаком. Это свойство особенно важно, поскольку аммиак часто присутствует в загрязненной воде, сплав также устойчив к солям растворенных в морской воде. В теплообменном аппарате пароводяном пар является теплоносителем и при разном паре – перегретом или насыщенном одинаково протекает коррозия теплообменных труб из сплава МНЖ5-1. Плотность медно-никелевого сплава МНЖ5-1 составляет 8700 кг/м³, следовательно, масса трубного пучка в подогревателе будет выше, чем при использовании нержавеющих сталей и латуни. Модуль упругости сплава МНЖ5-1 составляет 10600 кг/мм² характеризует прочностные и вибрационные характеристики трубных систем, определяет податливость материала к воздействию внешних сил, вибраций и перепада давления в трубной системе. Данный показатель является невысоким по сравнению с трубками из нержавеющей стали. При перепадах давления и появлениях вибрации может привести к расстыковке трубки от трубной решетки в местах вальцовки и деформации трубки. Коэффициент линейного расширения медно-никелевого сплава МНЖ5-1 составляет 16,4 при 100°С это выше, чем у стали, так как это связанно с различием температурных расширений теплообменных трубок и корпуса подогревателя, что в некоторых случаях требует применения линзового компенсатора при термических расширениях и перепадах давления.
