Подогреватель пароводяной горизонтальный, кожухотрубный предназначен для систем теплоснабжения – отопления и горячего водоснабжения – ГВС и тех. процессов, состоящий из разборного корпуса и трубной системы. Рабочей средой в данном типе подогревателя является пар и вода. Принцип работы подогревателя в системах горячего водоснабжения и отопления заключается в том, что греющий пар являясь теплоносителем поступает в межтрубное пространство, в корпусе подогревателя, в процессе теплопередачи нагреваемая вода, протекающая в теплообменных трубках, нагревается. Греющий пар при передаче тепла остывает и конденсируется, после чего выводится из кожуха в нижней части при помощи патрубка. В подогревателе пароводяном предусмотрено противоточное движение воды к греющему пару это позволяет добиться максимальной эффективности теплообмена по всей длине теплообменника.
В состав кожухотрубного пароводяного теплообменника входит: передняя двухходовая водяная камера с плоским днищем с патрубками для входа и выхода нагреваемой воды; корпус с патрубками для входа греющего пара и выходом конденсата; колпак корпуса с плоским днищем; двухходовая трубная система с плоской водяной камерой; комплект прокладок, болтов и гаек.

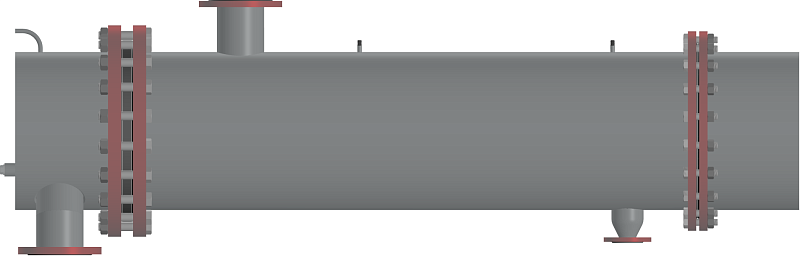

Корпус подогревателя пароводяного имеет диаметр 530 мм и состоит из передней водяной камеры, трубы корпуса и заднего съемного колпака. На передней водяной камере размещены патрубки с фланцами, бобышки для термометров, отвод для вывода воздуха. На трубе корпуса расположены патрубки для входа греющего пара и выхода конденсата, а также патрубки для подключения манометра и вывода воздуха. В задней части корпуса размещается съемный колпак для удобства промывки подогревателя при техническом обслуживании. Внутри корпуса подогревателя размещается трубная система с 176 теплообменными трубками с диаметром 16 мм с поверхностью теплообмена 16, м² и задней водяной камерой.
Стоит учесть, что в стандартах ОСТ 108.271.105-76 и ГОСТ 28679-90 для поверхности теплообмена 16,0 м² предусмотрен 480 мм диаметр трубы корпуса. Труба с 480 мм не производиться, она была заменена на трубу на 530 мм диаметром, при этом все присоединительные размеры фланцевых соединений, габаритные размеры, количество теплообменных труб остались прежними.
Для подбора пароводяного теплообменного аппарата типа ПП используются разные варианты обозначения корпуса: ПП2-16,-0,2-2; ПП 2-16,0-0,2-2; ПП2-16,0-2-2; ПП 2-16-2-2; ПП2-16.0-0.2-2; ПП 2-16.0-0.2-2; ПП2-16.0-0,2-II; ПП 2-16.0-0,2-II; ПП2-16-2-II; ПП 2-16-2-II; ПП2-16.0-0.2-II; ПП 2-16.0-0.2-II. Обозначения в пароводяном аппарате: ПП2 - подогреватель пароводяной с плоскими днищами; 16,0 - площадь поверхности нагрева м² (16 общепринятое сокращение); 0,2 - давление греющего пара МПа (2 давление в кгс/см²); 2 (II) - число ходов по воде. Подогреватели со съемным задним колпаком обозначаются - исп.1.

Теплообменная трубка из Медно-никелевого сплав МНЖ5-1

В состав подогревателя пароводяного входит цельнотянутая теплообменная трубка из медно-никелевого сплава марки МНЖ5-1 изготовленная согласно ГОСТ 17217-2018. Медно-никелевый сплав МНЖ5-1 имеет химическую структуру 93% меди, никеля 5%, железа 1%, марганца 0,5%. Никель повышает характеристики жаропрочности, модуль упругости и понижает температурный коэффициент электросопротивления меди. Разница в толщине стенки трубки увеличивает срок службы, не влияя при этом на технические характеристики самой трубки. Коэффициент теплопроводности медно-никелевого сплава МНЖ5-1 равен 129,8 Вт/м*20°С, при жестком температурном графике в системах теплоснабжения это один из лучших показателей теплопроводности по отношению цены и эффективности. По сравнению с трубками из латуни и нержавеющей стали, трубки из медно-никелевого сплава обладают повышенной коррозионной и эрозионной стойкостью и допускают более высокие скорости течения нагреваемой воды. Их значительное преимущество — нечувствительность к коррозионному растрескиванию, вызываемому аммиаком. Это свойство особенно важно, поскольку аммиак часто присутствует в загрязненной воде, сплав также устойчив к солям растворенных в морской воде. В теплообменном аппарате пароводяном пар является теплоносителем и при разном паре – перегретом или насыщенном одинаково протекает коррозия теплообменных труб из сплава МНЖ5-1. Плотность медно-никелевого сплава МНЖ5-1 составляет 8700 кг/м³, следовательно, масса трубного пучка в подогревателе будет выше, чем при использовании нержавеющих сталей и латуни. Модуль упругости сплава МНЖ5-1 составляет 10600 кг/мм² характеризует прочностные и вибрационные характеристики трубных систем, определяет податливость материала к воздействию внешних сил, вибраций и перепада давления в трубной системе. Данный показатель является невысоким по сравнению с трубками из нержавеющей стали. При перепадах давления и появлениях вибрации может привести к расстыковке трубки от трубной решетки в местах вальцовки и деформации трубки. Коэффициент линейного расширения медно-никелевого сплава МНЖ5-1 составляет 16,4 при 100°С это выше, чем у стали, так как это связанно с различием температурных расширений теплообменных трубок и корпуса подогревателя, что в некоторых случаях требует применения линзового компенсатора при термических расширениях и перепадах давления.
