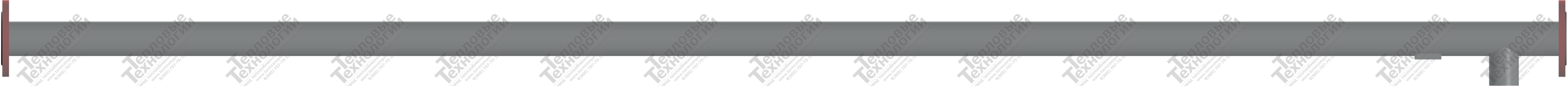

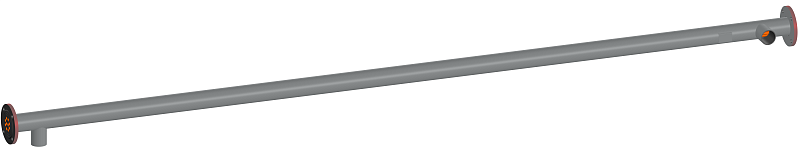

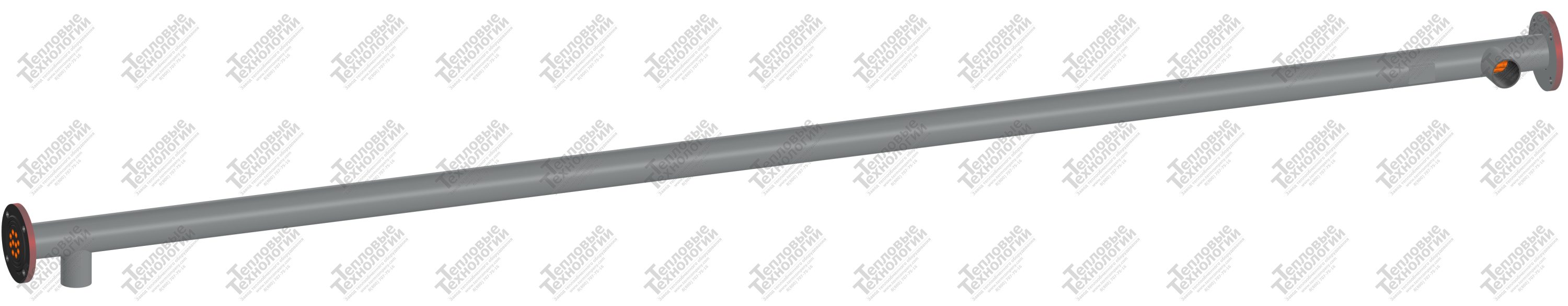

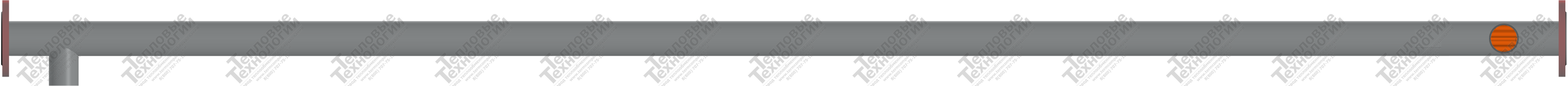

Подогреватель водо-водяной горизонтальный, кожухотрубный предназначен для систем теплоснабжения – отопления и горячего водоснабжения, состоящий из неразборной блока-секции: корпуса и трубной системы. Принцип работы подогревателя в системах горячего водоснабжения заключается в том, что греющая вода протекает в межтрубном пространстве, в корпусе подогревателя, а нагреваемая вода протекает в теплообменных трубках. В системах отопления греющая вода протекает в теплообменных трубках, а нагреваемая вода протекает в межтрубном пространстве, в корпусе подогревателя. Данная особенность протекания греющей воды обусловлена сводом правил СП 41-101-95 (пункт 4.3) и СНиП 2.04.07-86. Подогреватель водо-водяной так же используется в схеме, в которой требуется осуществить нагрев или охлаждение жидкости (например, в качестве охладителей конденсата для подогревателей паро-водяных). Рабочая среда в подогревателе водо-водяном - эта вода, химический состав которой влияет на эффективную работу подогревателя.
В состав подогревателя входят трубные решетки, патрубки, теплообменные трубки, труба корпуса и кронштейн для крепления таблички.

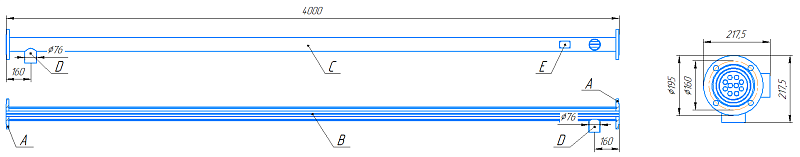

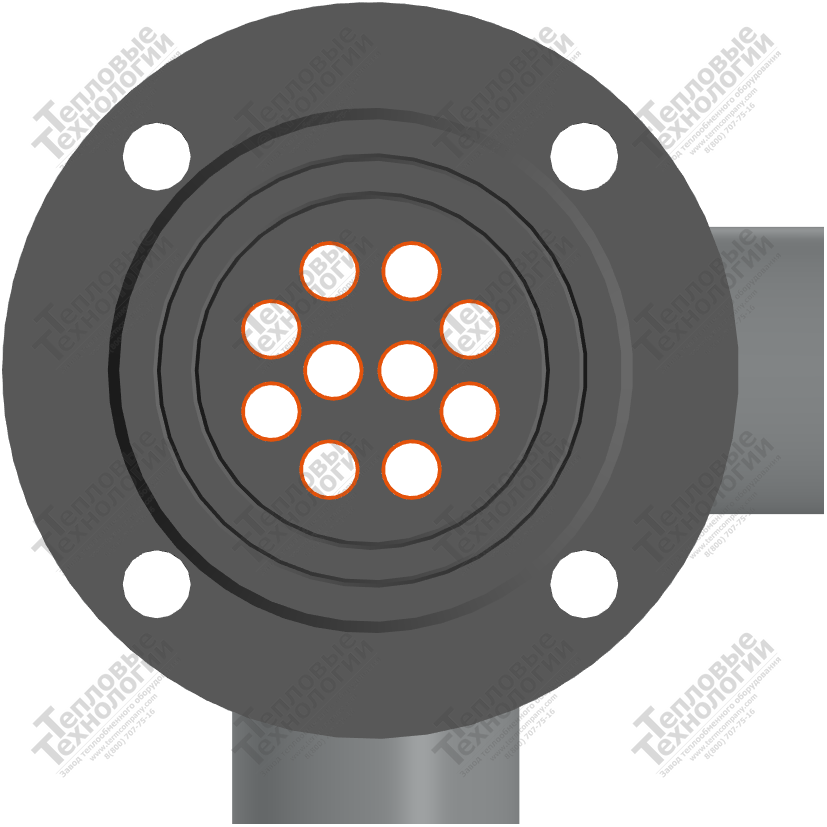

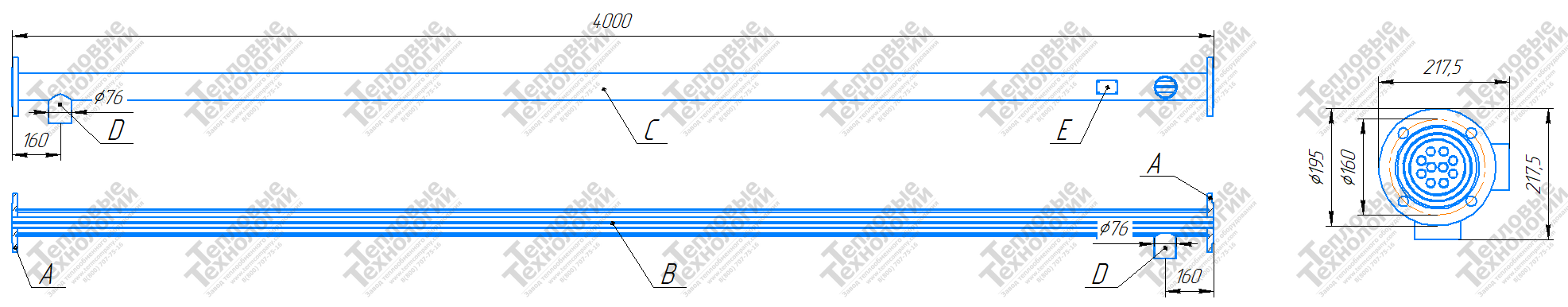

Корпус подогревателя водо-водяного имеет диаметр 89 мм и длину 4000 мм. По торцам корпуса расположены трубные решетки для размещения в них 10 теплообменных трубок с диаметром 16 мм для протекания в них нагреваемой воды для ГВС или греющей воды для отопления. Трубные решетки также служат для присоединения к ним соединительных калачей для протекания нагреваемой или греющей воды между несколькими блоками-секций и присоединения к ним переходов или трубопровода для входа и выхода нагреваемой или греющей воды. На корпусе расположены патрубки диаметром 76 мм для входа и выхода греющей или нагреваемой воды. Расстояние от начала трубной решетки до центра патрубка составляет 160 мм согласно ГОСТ 27590-2005. Поверхность теплообмена, состоящая из теплообменных труб, составляет 1,88 м2. Минимальный расход воды которая протекает в теплообменных трубках составляет 11,1 т/ч при скорости течении воды 2 м/с и максимальной её температуре 150 °С. Тепловой поток равен 40,7 кВт или 0,035 Гкал/ч при условии противоточного движения воды. Патрубки служат для присоединения подогревателя к трубопроводу или присоединения нескольких блоков-секций между собой при помощи сварки, данный способ присоединения снижает стоимость подогревателя, но увеличивает трудозатраты при монтаже.

Теплообменная трубка из Медно-никелевого сплав МНЖ5-1

В состав подогревателя входит цельнотянутая теплообменная трубка из медно-никелевого сплава марки МНЖ5-1 изготовленная согласно ГОСТ 17217-2018. Медно-никелевый сплав МНЖ5-1 имеет химическую структуру 93% меди, никеля 5%, железа 1%, марганца 0,5%. Никель повышает характеристики жаропрочности, модуль упругости и понижает температурный коэффициент электросопротивления меди. Разница в толщине стенки трубки увеличивает срок службы, не влияя при этом на технические характеристики самой трубки. Коэффициент теплопроводности медно-никелевого сплава МНЖ5-1 равен 129,8 Вт/м*20°С, при жестком температурном графике в системах теплоснабжения это один из лучших показателей теплопроводности по отношению цены и эффективности. По сравнению с трубками из латуни и нержавеющей стали, трубки из медно-никелевого сплава обладают повышенной коррозионной и эрозионной стойкостью и допускают более высокие скорости течения греющей и нагреваемой воды. Их значительное преимущество — нечувствительность к коррозионному растрескиванию, вызываемому аммиаком. Это свойство особенно важно, поскольку аммиак часто присутствует в загрязненной воде, сплав также устойчив к солям растворенных в морской воде. Плотность медно-никелевого сплава МНЖ5-1 составляет 8700 кг/м3, следовательно, масса трубного пучка в подогревателе будет выше чем при использовании нержавеющих сталей и латуни. Модуль упругости сплава МНЖ5-1 составляет 10600 кг/мм2 характеризует прочностные и вибрационные характеристики трубных систем, определяет податливость материала к воздействию внешних сил, вибраций и перепада давления в трубной системе. Данный показатель является невысоким по сравнению с трубками из нержавеющей стали. При перепадах давления и появлениях вибрации может привести к расстыковке трубки от трубной решетки в местах вальцовки и деформации трубки. Коэффициент линейного расширения медно-никелевого сплава МНЖ5-1 составляет 16,4 при 100°С это выше, чем у стали, так как это связанно с различием температурных расширений теплообменных трубок и корпуса подогревателя, что в некоторых случаях требует применения линзового компенсатора при термических расширениях и перепадах давления.
