Подогреватель водо-водяной горизонтальный, кожухотрубный предназначен для систем теплоснабжения – отопления, состоящий из неразборной блока-секции: корпуса с компенсатором и трубной системы. Принцип работы подогревателя в системах отопления заключается в том, что греющая вода протекает в теплообменных трубках, а нагреваемая вода протекает в межтрубном пространстве, в корпусе подогревателя. Данная особенность протекания греющей воды обусловлена сводом правил СП 41-101-95 (пункт 4.3) и СНиП 2.04.07-86. Подогреватель водо-водяной с компенсатором применяется в системах отопления при рабочем давлении не более 1,0 МПа. Рабочая среда в подогревателе водо-водяном - эта вода, химический состав которой влияет на эффективную работу подогревателя.
В состав подогревателя входят трубные решетки, патрубки, теплообменные трубки, трубы корпуса, полулинзы, стакан и кронштейн для крепления таблички.

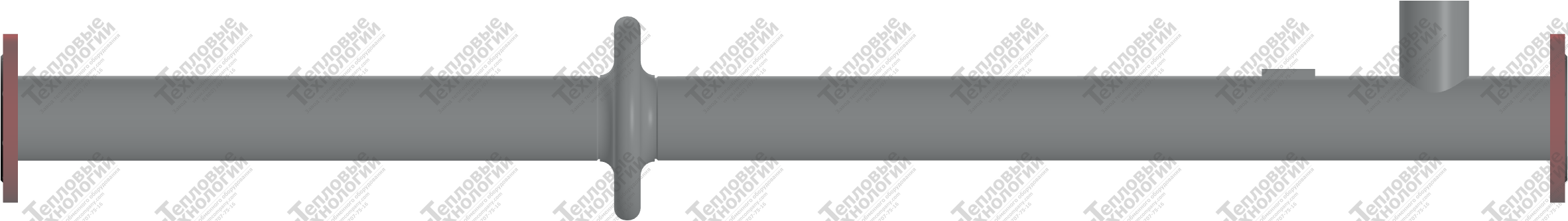

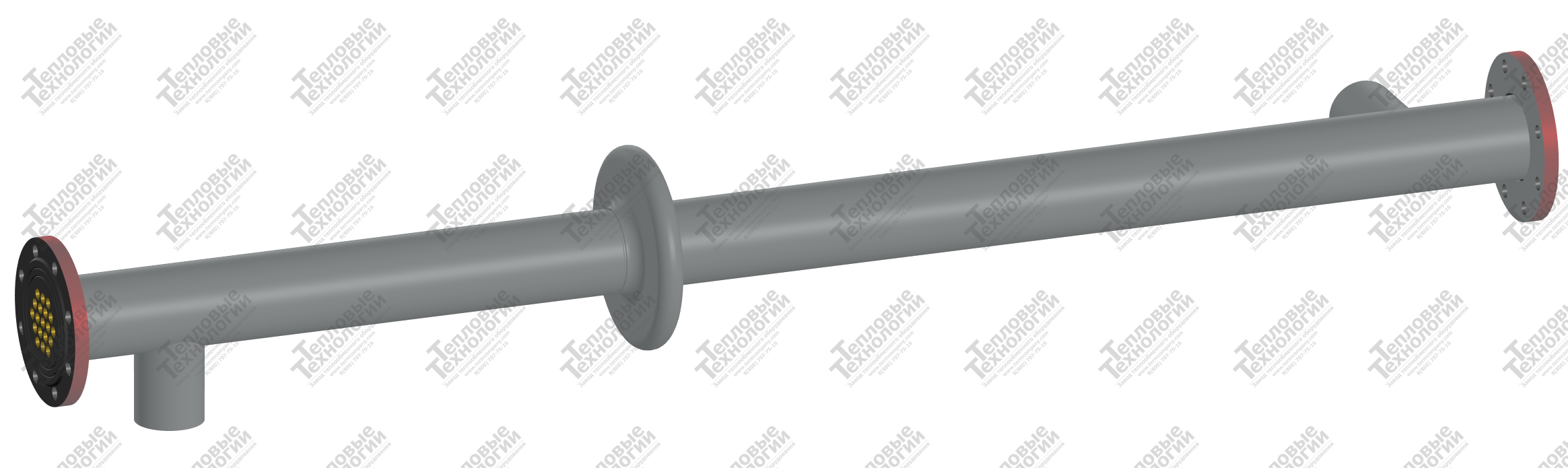

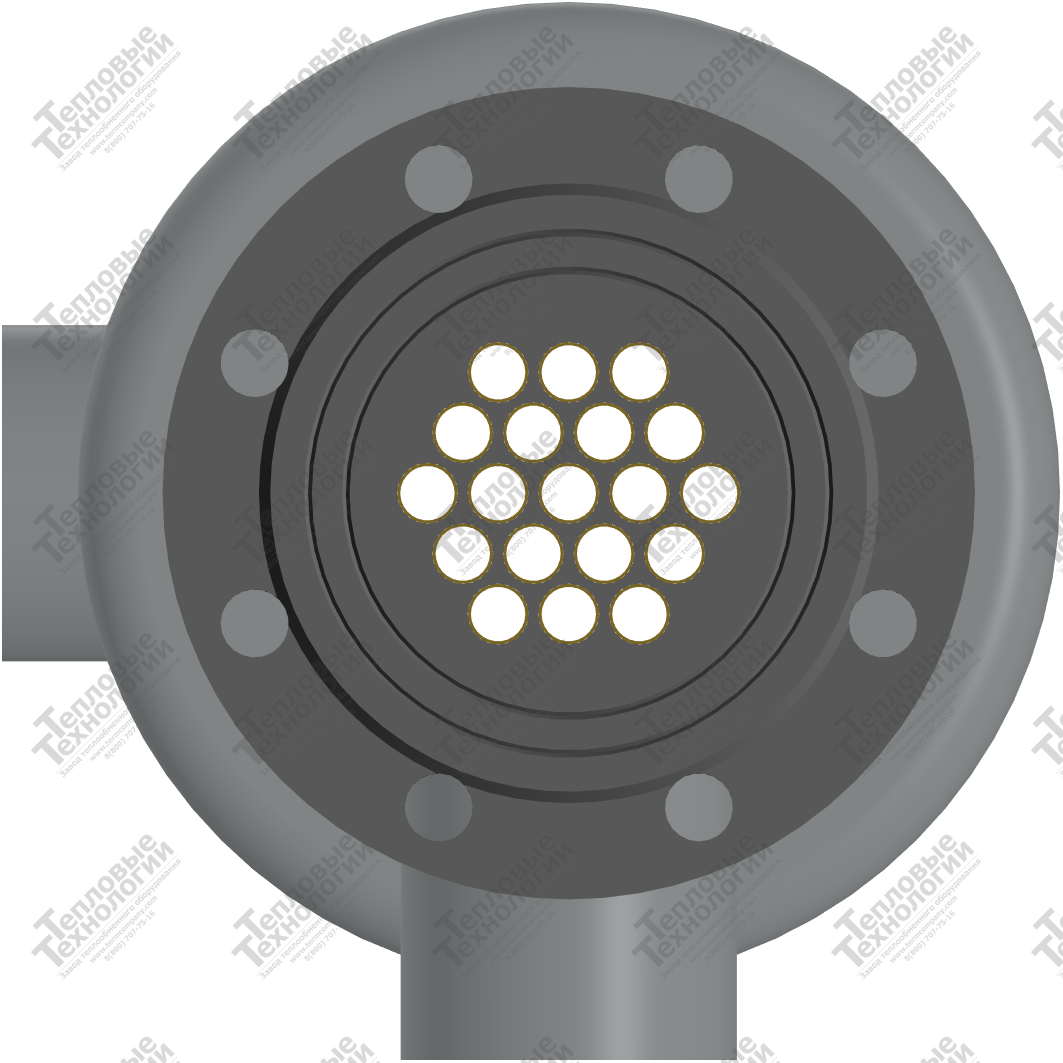

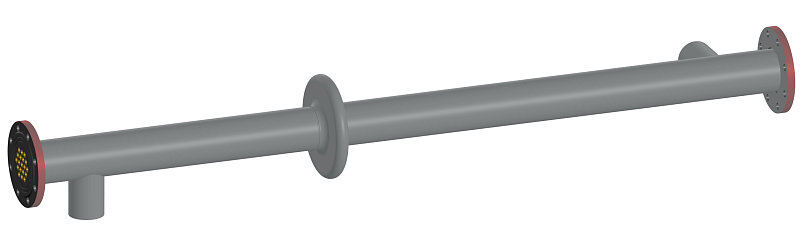

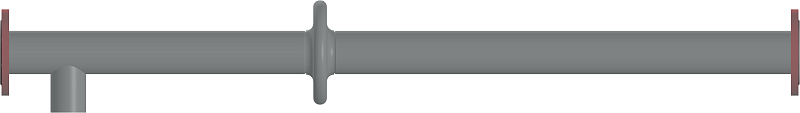

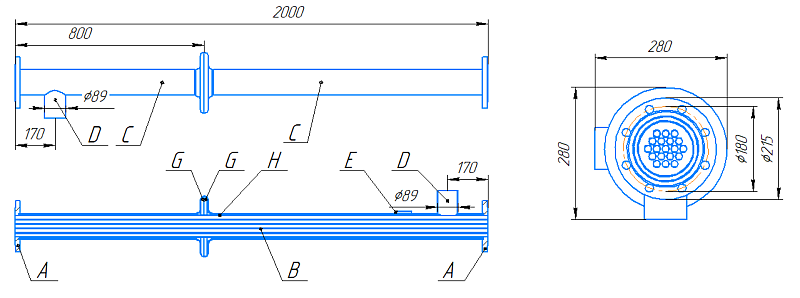

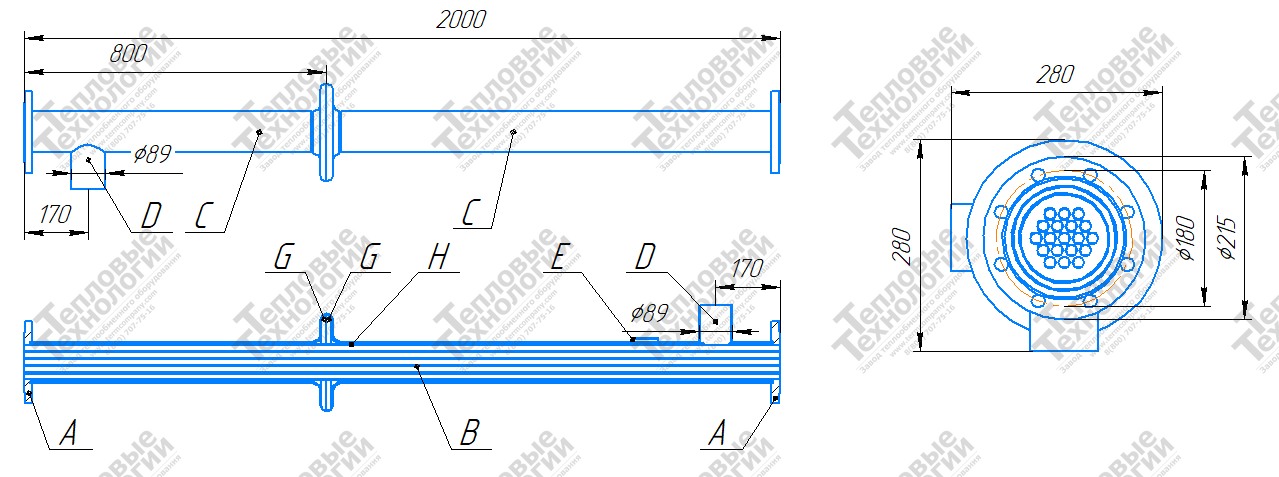

Корпус подогревателя водо-водяного имеет диаметр 108 мм и длину 2000 мм, состоит из двух частей для размещения между ними компенсатора. Компенсатор состоит из двух полулинз и стакана, он предназначен для компенсации перепада рабочего давления и термического расширения. По торцам корпуса расположены трубные решетки для размещения в них 19 теплообменной трубки с диаметром 16 мм для протекания в них греющей воды. Трубные решетки также служат для присоединения к ним соединительных калачей для протекания греющей воды между несколькими блоками-секций и присоединения к ним переходов или трубопровода для входа и выхода греющей воды. На корпусе расположены патрубки диаметром 89 мм для входа и выхода нагреваемой воды. Расстояние от начала трубной решетки до центра патрубка составляет 170 мм согласно ГОСТ 27590-2005. Поверхность теплообмена, состоящая из теплообменных труб, составляет 1,79 м2. Минимальный расход воды которая протекает в теплообменных трубках составляет 21,5 т/ч при скорости течении воды 2 м/с и максимальной её температуре 150 °С. Тепловой поток равен 39,9 кВт или 0,034 Гкал/ч при условии противоточного движения воды. Патрубки служат для присоединения подогревателя к трубопроводу или присоединения нескольких блоков-секций между собой при помощи сварки, данный способ присоединения снижает стоимость подогревателя, но увеличивает трудозатраты при монтаже.

Теплообменная трубка из Латуни Л63

В состав подогревателя входит цельнотянутая теплообменная латунная трубка марки Л63 изготовленная согласно ГОСТ 494-2014. Латунь Л63 имеет двойную структуру, 63% меди и 37% цинка. В связи с тем, что структура материала однофазная, он характеризуется отличной пластичностью, хорошей прочностью и устойчивостью к коррозии. Наличие цинка позволяет сделать легче и качественнее процесс вальцовки при стыковке трубки к трубной решетке. Разница в толщине стенки увеличивает срок службы, не влияя при этом на технические характеристики самой трубки. Коэффициент теплопроводности латунной трубки Л63 равен 121 Вт/м*20°С, при жестком температурном графике в системах теплоснабжения это один из лучших показателей теплопроводности по отношению цены и эффективности. Коррозия латунных трубок значительно увеличивается при большой концентрации растворенного кислорода в воде и скорости протекании воды более 2,2 м/с, такая коррозия называется ударной и приводит к образованию «свищей» на поверхности трубки. Плотность латуни Л63 составляет 8800 кг/м3, следовательно, масса трубного пучка в подогревателе будет выше чем при использовании нержавеющих сталей. Модуль упругости латуни Л63 составляет 10500 кг/мм2 характеризует прочностные и вибрационные характеристики трубных систем, определяет податливость материала к воздействию внешних сил, вибраций и перепада давления в трубной системе. Данный показатель является невысоким по сравнению с трубками из нержавеющей стали. При перепадах давления и появлениях вибрации может привести к расстыковке трубки от трубной решетки в местах вальцовки и деформации трубки. Коэффициент линейного расширения латуни Л63 составляет 20,5 при 100°С это выше, чем у стали, так как это связанно с различием температурных расширений теплообменных трубок и корпуса подогревателя, что в некоторых случаях требует применения линзового компенсатора при термических расширениях.
