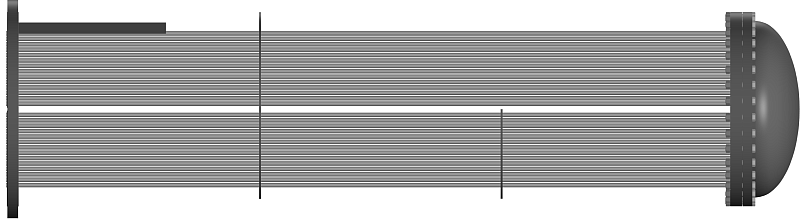

Трубная система к подогревателю пароводяному горизонтальному, кожухотрубному предназначена для систем теплоснабжения – отопления и горячего водоснабжения – ГВС и тех. процессов, состоящая из передней и задней трубной решетки, задней водяной камеры и теплообменных труб.
В состав трубной системы входит: передняя и задняя трубная решетка; щит; задняя эллиптическая водяная камера; теплообменные трубы; две опорные перегородки; комплект болтов и гаек.
Трубная система предназначена для корпуса подогревателя диаметром 82 мм. При помощи вальцовки 552 теплообменных труб диаметром 19 мм с поверхностью теплообмена 108,0 м² крепятся к передней и задней трубной решетке. К задней трубной решетке при помощи болтов и гаек крепится эллиптическая четырехходовая водяная камера. Щит при помощи сварки крепится к передней трубной решетке. Между двух трубных решеток размещаются опорные перегородки для лучшей фиксации теплообменных труб.
Для подбора трубной системы для пароводяного теплообменного аппарата типа ПП используются разные варианты обозначения трубной системы: ТС к ПП1-108,0-0,7-4; ТС к ПП 1-108,0-0,7-4; ТС к ПП1-108-7-4; ТС к ПП 1-108-7-4; ТС к ПП1-108.0-0.7-4; ТС к ПП 1-108.0-0.7-4; ТС к ПП1-108,0-0,7-IV; ТС к ПП 1-108,0-0,7-IV; ТС к ПП1-108-7-IV; ТС к ПП 1-108-7-IV; ТС к ПП1-108.0-0.7-IV; ТС к ППV 1-108.0-0.7-IV. Обозначения трубной системы: ТС к ПП1 – трубная система к подогревателю пароводяному с эллиптическим днищем; 108,0 - площадь поверхности нагрева м² (108 общепринятое сокращение); 0,7 - давление греющего пара МПа (7 давление в кгс/см²); 4 (IV) - число ходов по воде.

Теплообменная трубка из Нержавеющей стали 08Х18Н10Т

В состав подогревателя пароводяного входит бесшовная теплообменная трубка из нержавеющей стали марки 08Х18Н10Т изготовленная согласно ГОСТ 9941-81. Буквенная маркировка информирует о наименовании стандарта, в соответствии с которым изготовлена сталь: Х-хром, Н-никель, Т-титан. Цифры означают особенности и категорию стали, химический состав стали формируют следующие элементы: 0,8% углерода, 18% хрома, 10% никеля, 1% титана. Разница в толщине стенки увеличивает срок службы, не влияя при этом на технические характеристики самой трубки. Марка стали О8Х18Н10Т считается оригиналом, а аналогом принято считать марку стали AISI 321 по стандартам США. Нержавеющей стали 08Х18Н10Т не присущи магнитные свойства. Для повышения жаростойкости нержавеющую трубку легируют углеродом, значительное содержание в составе сплава хрома и никеля обеспечивают долговечность трубки, титан добавляет сплаву прочности и увеличивает плотность, делает сплав более устойчивым к межкристаллитной коррозии. Теплообменные трубки с титаном рекомендуют применять в водных средах с большим содержанием растворенного кислорода и соединений железа. Нержавеющая трубка круглого сечения 08Х18Н10Т отличается хорошей устойчивостью к окислению и свариваемостью, стойкостью к влиянию высоких и низких температур, характеризуется повышенной пластичностью, прочностью и упругостью. Однако к недостаткам трубок из нержавеющей стали прежде всего относится их склонность к образованию трещин в присутствии ионов хлора. Коэффициент теплопроводности трубки из нержавеющей стали 08Х18Н10Т равен 17 Вт/м*20°С, при жестком температурном графике в системах теплоснабжения это один из худших показателей теплопроводности. При расчете температуры нагреваемой воды на выходе, необходимо учитывать коэффициент теплопроводности для получения фактической температуры нагреваемой воды на выходе. Низкий коэффициент теплопроводности может привести к увеличению количества блоков-секций подогревателя, это необходимо учитывать при выборе материала теплообменной трубки. Скорость движения воды в теплообменных трубках из нержавеющей стали выше чем у трубок из латуни и меди, это значительно увеличивает теплопроизводительность подогревателя, однако существенно увеличивает гидравлическое сопротивление подогревателя. Плотность нержавеющей стали 08Х18Н10Т составляет 7900 кг/м³, следовательно, масса трубного пучка в подогревателе будет ниже чем при использовании латуни, медно-никелевого сплава или меди. Модуль упругости нержавеющей стали 08Х18Н10Т составляет 19500 кг/мм² характеризует прочностные и вибрационные характеристики трубных систем, определяет податливость материала к воздействию внешних сил, вибраций и перепада давления в трубной системе. Данный показатель является очень высоким по сравнению с трубками из латуни, медно-никелевого сплава и меди. Коэффициент линейного расширения нержавеющей стали 08Х18Н10Т составляет 15 при 100°С это выше, чем у стали, так как это связанно с различием температурных расширений теплообменных трубок и корпуса подогревателя, что в некоторых случаях требует применения линзового компенсатора при термических расширениях.
