Трубная система к подогревателю пароводяному горизонтальному, кожухотрубному предназначена для систем теплоснабжения – отопления и горячего водоснабжения – ГВС и тех. процессов, состоящая из передней и задней трубной решетки, задней водяной камеры и теплообменных труб.
В состав трубной системы входит: передняя и задняя трубная решетка; щит; задняя плоская водяная камера; теплообменные трубы; комплект болтов и гаек.

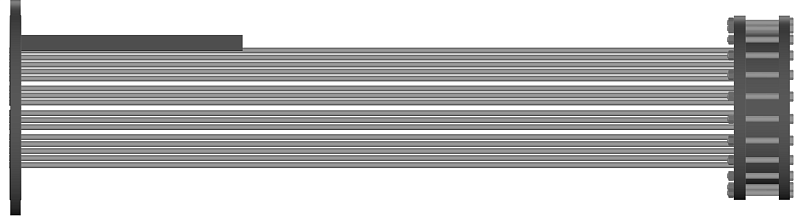

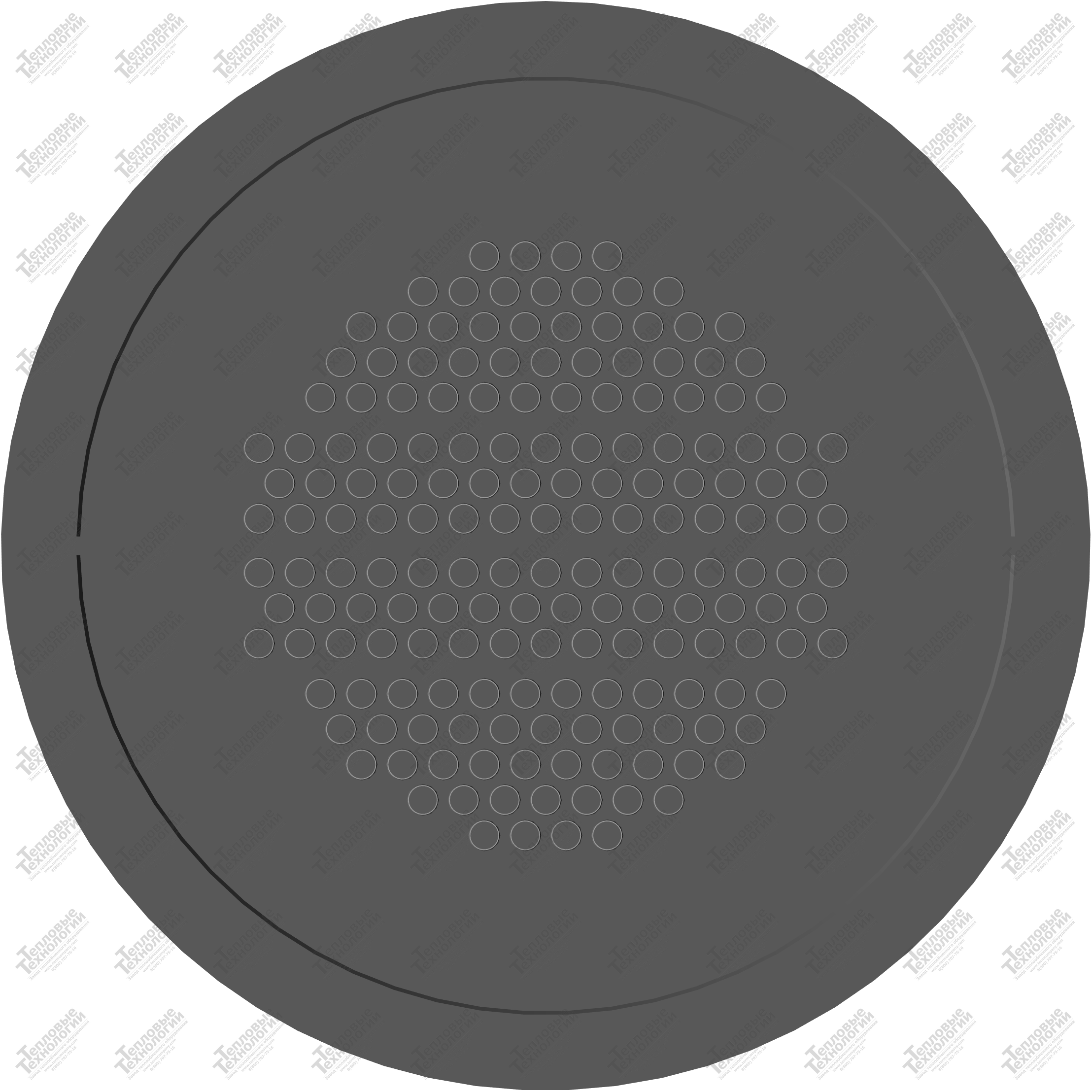

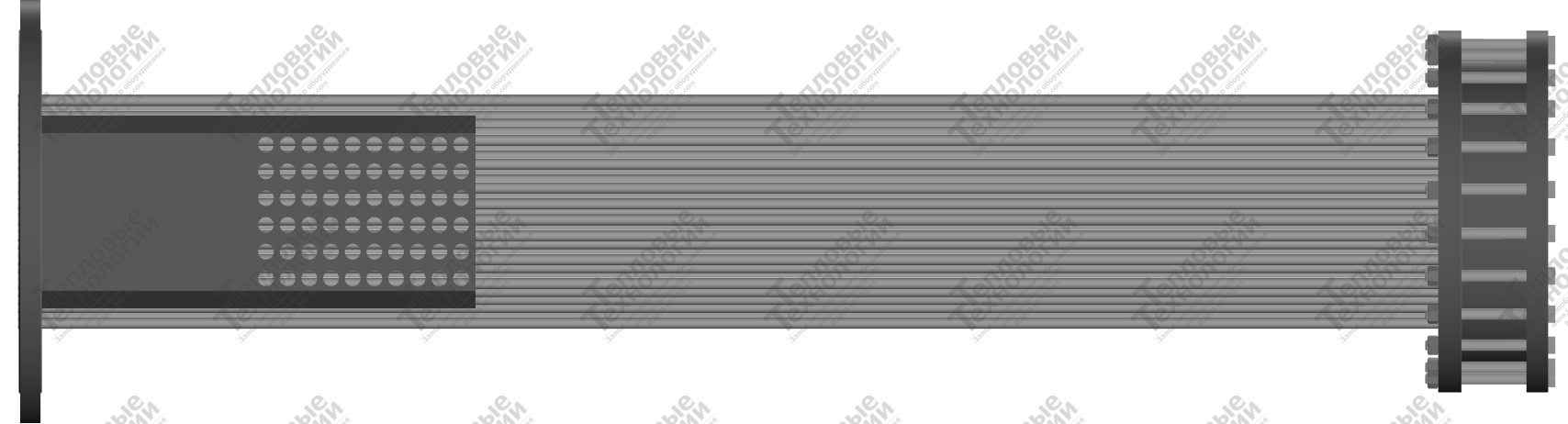

Трубная система предназначена для корпуса подогревателя диаметром 530 мм. При помощи вальцовки 176 теплообменных труб диаметром 16 мм с поверхностью теплообмена 16,0 м² крепятся к передней и задней трубной решетке. К задней трубной решетке при помощи болтов и гаек крепится плоская двухходовая водяная камера. Щит при помощи сварки крепится к передней трубной решетке.
Для подбора трубной системы для пароводяного теплообменного аппарата типа ПП используются разные варианты обозначения трубной системы: ТС к ПП2-16,0-0,2-2; ТС к ПП 2-16,0-0,2-2; ТС к ПП2-16-2-2; ТС к ПП 2-16-2-2; ТС к ПП2-16.0-0.2-2; ТС к ПП 2-16.0-0.2-2; ТС к ПП2-16,0-0,2-II; ТС к ПП 2-16,0-0,2-II; ТС к ПП2-16-2-II; ТС к ПП 2-16-2-II; ТС к ПП2-16.0-0.2-II; ТС к ПП 2-16.0-0.2-II. Обозначения трубной системы: ТС к ПП2 – трубная система к подогревателю пароводяному с плоским днищем; 16,0 - площадь поверхности нагрева м² (16 общепринятое сокращение); 0,2 - давление греющего пара МПа (2 давление в кгс/см²); 2 (II) - число ходов по воде.

Теплообменная трубка из Нержавеющей стали 12Х18Н10Т

В состав подогревателя пароводяного входит бесшовная теплообменная трубка из нержавеющей стали марки 12Х18Н1Т изготовленная согласно ГОСТ 9941-81. Буквенная маркировка информирует о наименовании стандарта, в соответствии с которым изготовлена сталь: Х-хром, Н-никель, Т-титан. Цифры означают особенности и категорию стали, химический состав стали формируют следующие элементы: 0,12% углерода, 18% хрома, 10% никеля, 1% титана. Увеличение в стали 12Х18Н10Т повышенного содержания углерода по сравнению с химическим составом стали 08Х18Н10Т существенно повышает прочность и твердость, но при этом у стали 12Х18Н10Т снижается хрупкость, также при повышенном содержании углерода может возникнуть явление хладноломкости и понизиться вязкость. Высокое содержание в сплаве углерода снижает пластичность сплава. Разница в толщине стенки увеличивает срок службы, не влияя при этом на технические характеристики самой трубки. Марка стали 12Х18Н10Т считается оригиналом, а аналогом принято считать марку стали AISI 321 Н по стандартам США. Нержавеющей стали 12Х18Н1Т не присущи магнитные свойства. Для повышения жаростойкости нержавеющую трубку легируют углеродом, значительное содержание в составе сплава хрома и никеля обеспечивают долговечность трубки, титан добавляет сплаву прочности и увеличивает плотность, делает сплав более устойчивым к межкристаллитной коррозии. Теплообменные трубки с титаном рекомендуют применять в водных средах с большим содержанием растворенного кислорода и соединений железа. Нержавеющая трубка круглого сечения 12Х18Н1Т отличается хорошей устойчивостью к окислению и свариваемостью, стойкостью к влиянию высоких и низких температур, характеризуется повышенной пластичностью, прочностью и упругостью. Однако к недостаткам трубок из нержавеющей стали прежде всего относится их склонность к образованию трещин в присутствии ионов хлора. Коэффициент теплопроводности трубки из нержавеющей стали 12Х18Н1Т равен 16,4 Вт/м*20°С, при жестком температурном графике в системах теплоснабжения это один из худших показателей теплопроводности. При расчете температуры нагреваемой воды на выходе, необходимо учитывать коэффициент теплопроводности для получения фактической температуры нагреваемой воды на выходе. Низкий коэффициент теплопроводности может привести к увеличению количества блоков-секций подогревателя, это необходимо учитывать при выборе материала теплообменной трубки. Скорость движения воды в теплообменных трубках из нержавеющей стали выше чем у трубок из латуни и меди, это значительно увеличивает теплопроизводительность подогревателя, однако существенно увеличивает гидравлическое сопротивление подогревателя. Плотность нержавеющей стали 12Х18Н1Т составляет 7900 кг/м³, следовательно, масса трубного пучка в подогревателе будет ниже чем при использовании латуни, медно-никелевого сплава или меди. Модуль упругости нержавеющей стали 12Х18Н10Т составляет 21000 кг/мм² характеризует прочностные и вибрационные характеристики трубных систем, определяет податливость материала к воздействию внешних сил, вибраций и перепада давления в трубной системе. Данный показатель является очень высоким по сравнению с трубками из латуни, медно-никелевого сплава и меди. Коэффициент линейного расширения нержавеющей стали 12Х18Н10Т составляет 16,7 при 100°С это выше, чем у стали, так как это связанно с различием температурных расширений теплообменных трубок и корпуса подогревателя, что в некоторых случаях требует применения линзового компенсатора при термических расширениях.
