Трубная система к подогревателю пароводяному горизонтальному, кожухотрубному предназначена для систем теплоснабжения – отопления и горячего водоснабжения – ГВС и тех. процессов, состоящая из передней и задней трубной решетки, задней водяной камеры и теплообменных труб.
В состав трубной системы входит: передняя и задняя трубная решетка; щит; задняя плоская водяная камера; теплообменные трубы; комплект болтов и гаек.

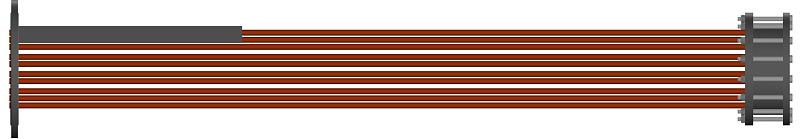

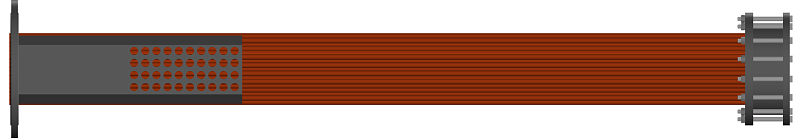

Трубная система предназначена для корпуса подогревателя диаметром 325 мм. При помощи вальцовки 68 теплообменных труб диаметром 16 мм с поверхностью теплообмена 6,3 м² крепятся к передней и задней трубной решетке. К задней трубной решетке при помощи болтов и гаек крепится плоская двухходовая водяная камера. Щит при помощи сварки крепится к передней трубной решетке.
Для подбора трубной системы для пароводяного теплообменного аппарата типа ПП используются разные варианты обозначения трубной системы: ТС к ПП2-6,3-0,2-2; ТС к ПП 2-6,3-0,2-2; ТС к ПП2-6-2-2; ТС к ПП 2-6-2-2; ТС к ПП2-6.3-0.2-2; ТС к ПП 2-6.3-0.2-2; ТС к ПП2-6,3-0,2-II; ТС к ПП 2-6,3-0,2-II; ТС к ПП2-6-2-II; ТС к ПП 2-6-2-II; ТС к ПП2-6.3-0.2-II; ТС к ПП 2-6.3-0.2-II. Обозначения трубной системы: ТС к ПП2 – трубная система к подогревателю пароводяному с плоским днищем; 6,3 - площадь поверхности нагрева м² (6 общепринятое сокращение); 0,2 - давление греющего пара МПа (2 давление в кгс/см²); 2 (II) - число ходов по воде.

Теплообменная трубка из Медно-никелевого сплав МНЖ5-1

В состав подогревателя пароводяного входит цельнотянутая теплообменная трубка из медно-никелевого сплава марки МНЖ5-1 изготовленная согласно ГОСТ 17217-2018. Медно-никелевый сплав МНЖ5-1 имеет химическую структуру 93% меди, никеля 5%, железа 1%, марганца 0,5%. Никель повышает характеристики жаропрочности, модуль упругости и понижает температурный коэффициент электросопротивления меди. Разница в толщине стенки трубки увеличивает срок службы, не влияя при этом на технические характеристики самой трубки. Коэффициент теплопроводности медно-никелевого сплава МНЖ5-1 равен 129,8 Вт/м*20°С, при жестком температурном графике в системах теплоснабжения это один из лучших показателей теплопроводности по отношению цены и эффективности. По сравнению с трубками из латуни и нержавеющей стали, трубки из медно-никелевого сплава обладают повышенной коррозионной и эрозионной стойкостью и допускают более высокие скорости течения нагреваемой воды. Их значительное преимущество — нечувствительность к коррозионному растрескиванию, вызываемому аммиаком. Это свойство особенно важно, поскольку аммиак часто присутствует в загрязненной воде, сплав также устойчив к солям растворенных в морской воде. В теплообменном аппарате пароводяном пар является теплоносителем и при разном паре – перегретом или насыщенном одинаково протекает коррозия теплообменных труб из сплава МНЖ5-1. Плотность медно-никелевого сплава МНЖ5-1 составляет 8700 кг/м³, следовательно, масса трубного пучка в подогревателе будет выше, чем при использовании нержавеющих сталей и латуни. Модуль упругости сплава МНЖ5-1 составляет 10600 кг/мм² характеризует прочностные и вибрационные характеристики трубных систем, определяет податливость материала к воздействию внешних сил, вибраций и перепада давления в трубной системе. Данный показатель является невысоким по сравнению с трубками из нержавеющей стали. При перепадах давления и появлениях вибрации может привести к расстыковке трубки от трубной решетки в местах вальцовки и деформации трубки. Коэффициент линейного расширения медно-никелевого сплава МНЖ5-1 составляет 16,4 при 100°С это выше, чем у стали, так как это связанно с различием температурных расширений теплообменных трубок и корпуса подогревателя, что в некоторых случаях требует применения линзового компенсатора при термических расширениях и перепадах давления.
